碳纖維行業(yè)對于纖維絲的分級目前重要參考東麗產(chǎn)品的性能型號指標，常見的東麗碳纖維絲有T系列、M、MJ系列三種，T字母開頭的型號重要是強度性能好的纖維絲，M系列代表的是模量性能好的纖維絲，MJ兼顧二者上風。T系列數(shù)值越大代表的產(chǎn)品越高端，性能和價格就越高，目前系列型號有T300、T400、T700、T800、T1000、T1100、T1200，民用領(lǐng)域上應(yīng)用最多的兩種是T300和T700，對于這兩種碳纖維絲的性能差異，下面英特力新材來做一下介紹。

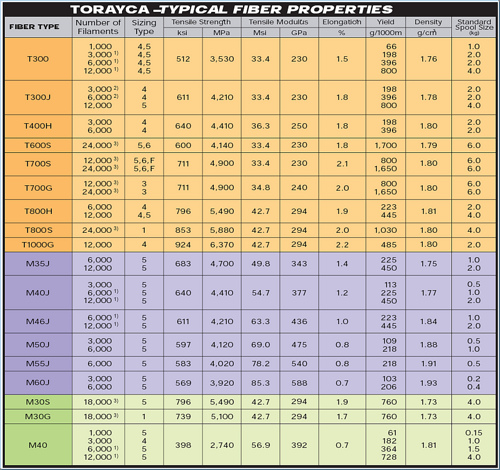

　　以東麗T300的6K碳纖維絲束和T700s的6k絲束性能做對比，T700S的拉伸強度是4.9GPa而T300的拉伸強度是3.53GPa，拉伸模量性能上二者一樣均為30GPa;斷裂伸長率指標上T300為1.5%,T700s為2.1%;纖維的纖度數(shù)值上T300為396Tex,T700s為400Tex;在密度上T300為1.76克/立方厘米，T700s的密度為1.8克/立方厘米。

　　通過以上數(shù)據(jù)可以看出T700s型號的碳纖維要比T300的拉伸強度高出38.8%，拉伸模量上二者雷同，斷裂拉伸強度要高出0.6%，T300碳絲要比T700稍細，T700s要比T300密度大一些，同體積情況下要重于T300。

　　碳纖維T300和T700的性能差異重要緣故原由是纖維中氮元素的含量多少，T300的含氮量要比T700多2.72%，同時內(nèi)部的排列結(jié)構(gòu)也會受到影響，因此產(chǎn)生了顯明的性能差異。在價格上因為T700等級的碳纖維制作體例和T300不同，生產(chǎn)成本更高所以材料價格相比差距也比較大。

　　目前民用市場上碳纖維成品的制作照舊以T300為主，T300是性價比綜合考慮的選擇。當然假如產(chǎn)品要求精度較高，使用環(huán)境對于產(chǎn)品強度有肯定要求的話，可以選擇使用T700碳纖維制作。英特力新材專業(yè)從事碳纖維成品研發(fā)、生產(chǎn)，經(jīng)驗雄厚、工藝精湛迎接合作洽談。
